皮带机保护装置安装指南

皮带机保护装置是根据煤炭部关于完善井下皮带运输保护有关文件的要求设计的，在进行了大量的井下实地调查及实验后，对现有的皮带机综合保护装置进行了优化和改进，采用了高可靠的新型智能单片机，同时又听取了大量的用户反馈，使本产品智能性、可靠性、先进性及操作方便性等与同类产品比较都有了大幅度的提高。

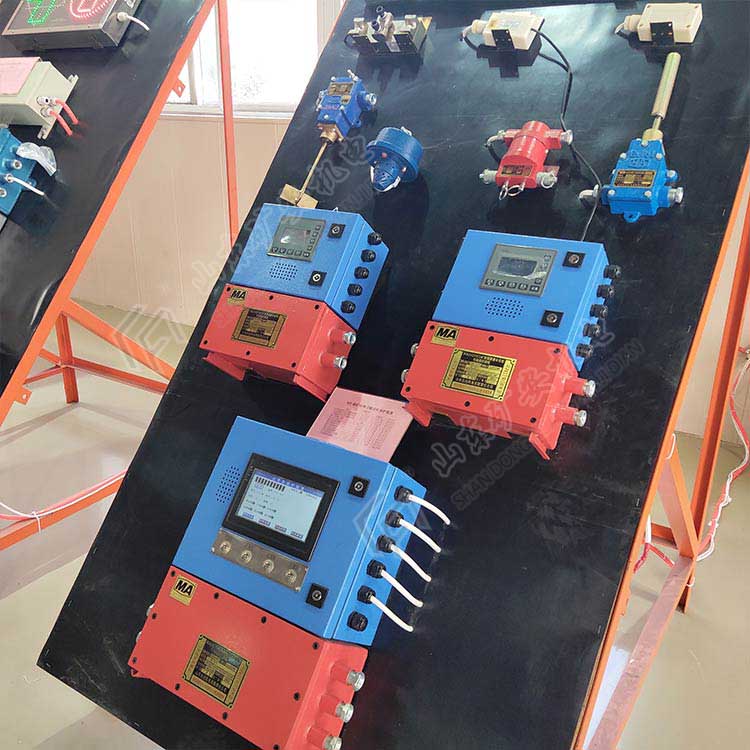

具体的保护装置有防滑保护装置、堆料保护装置、防跑偏保护装置、纵撕保护装置、沿线紧急停车保护装置、温度传感器、烟雾传感器、超温洒水电磁阀等。

1）防滑保护装置应安装在输送机回程回带上；

2）堆料保护装置安装在两部胶带转载搭接处；

3）防跑偏装置成对安装，在机头以及机尾位置各安装一组，采用专用托架固定在皮带输送机纵梁上；

4）撕裂保护应安装在胶带机上下两层胶带之间，且在落料点下向机头方向10-15米位置；

5）输送机巷道内每隔100米至少要安装一个急停开关，在转载点、行人过桥、机头、机尾均应设有急停开关；

6）温度传感器主要安装在皮带机驱动装置主滚筒附近，传感器探头应贴紧主滚筒外壁，距皮带机的主动滚筒和皮带接触面的10-15mm处；

7）烟雾保护应安装在胶带机头驱动滚筒下风侧10-15米处的胶带机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mm；

8）超温洒水保护传感器应固定在主传动滚筒瓦座上，采用红外线传感器时，传感器与主传动滚筒距离为10-15mm。
