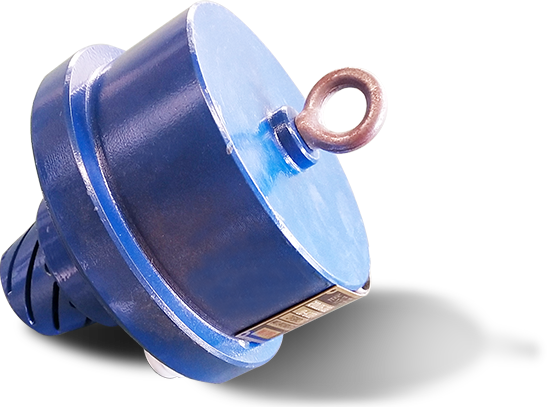

Gqq5 coal mineSmoke sensor

GQQ5煤矿用
烟雾传感器

外壳小巧玲珑，使用方便
采用语言加灯光报警方式，新颖独特

烟雾传感器
烟雾传感器
Gqq5 coal mineSmoke sensor

GQQ5煤矿用烟雾传感器

烟雾传感器 产品介绍
烟雾传感器

本装置为矿用隔爆兼本质安全型，适用于煤矿中含有爆尘及爆炸性 气体（CH4）的场合，作为皮带运输机的低速、
超温、烟雾、满煤、堆煤、跑偏、撕带等事故的综合保护和系统多台皮带机间集中控制及报警通讯之用。

The device is mine flameproof and intrinsically safe, and is suitable for coal minesOccasions containing explosive dust and explosive gas (CH4) as
Low speed, over temperature, smoke, full coal and coal stacking of belt conveyorComprehensive protection system and multiple belts for accidents such as, deviation
and belt tearingFor centralized control and alarm communication between machines.
烟雾传感器
  • 烟雾传感器
    专业售后
  • 烟雾传感器
    质量保障
  • 烟雾传感器
    运行平稳
烟雾传感器

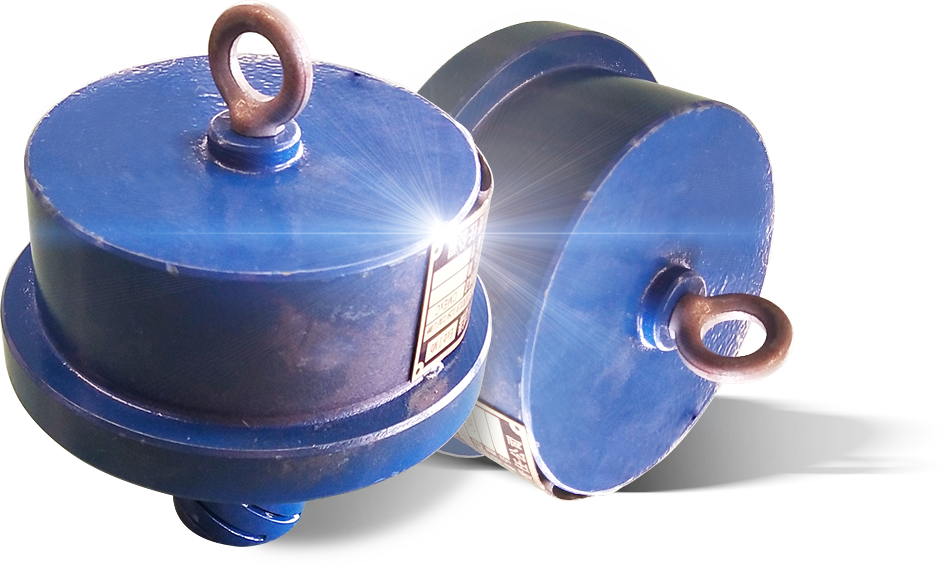

Gqq5 coal mineSmoke sensor

GQQ5煤矿用烟雾传感器

烟雾传感器 适用场景
烟雾传感器

配有超温烟雾自动洒水灭火装置。采用语言加灯光报警方式，新颖独特。

Equipped with over temperature smoke automatic sprinkler. It adopts language and light alarm mode, which is novel and unique.
烟雾传感器
Gqq5 coal mineSmoke sensor

GQQ5煤矿用烟雾传感器

烟雾传感器 工作原理及特点
烟雾传感器

接上电源后，其绿灯亮，待稳定10分钟后，绿灯灭红灯亮，表示检测探头热稳定时间结束，传感器进入检测状态。
当有少量烟雾进入烟室后，红灯闪亮，同时控制三级管导通，输出低电平，使继电器闭合。实现烟雾保护或自动灭火。

After the power supply is connected, the green light is on. After it is stable for 10 minutes, the green light is off and the red light is on, indicating that the thermal stability time of the detection probe is
over and the sensor enters the detection state.When a small amount of smoke enters the smoke chamber, the red light flashes. At the same time, control the three-stage tube
to turn on and output low level to close the relay. Realize smoke protection or automatic fire extinguishing.

1.具有皮带机打滑、堆煤、超温、跑偏、烟雾、撕带、急停、超温自动洒水等综合保护功能。
2.具有逆煤流延时顺序起车，逆煤流顺序停车，紧急停车等集中控制功能。
3.具有报警和通话功能。
4.根据要求设置的开车传感器能实现随机开车，具有显著的系统节能效果。

烟雾传感器
烟雾传感器
Gqq5 coal mineSmoke sensor

GQQ5煤矿用烟雾传感器

烟雾传感器 产品维护
烟雾传感器

用心呵护，塑造金牌品质

Take care of it carefully and shape the quality of gold medal
01 02 03

在使用过程中,应注意检查
装置运行状态有无异常。

周围环境是否符合要求。

各紧固件、防松装置、接地装置
有无松动脱落现象。

烟雾传感器

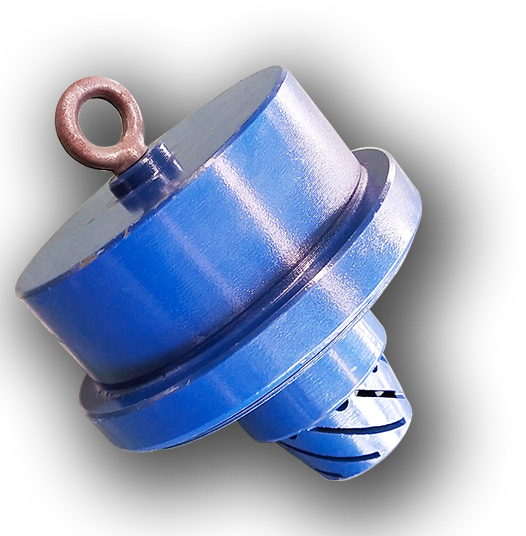

Gqq5 coal mineSmoke sensor

GQQ5煤矿用烟雾传感器

烟雾传感器 产品信息
烟雾传感器
防爆型式 矿用本质安全型 防爆标志 Ex ibⅠMb
外形尺寸 φ132×160mm 重 量 0.8kg
工作电流 ≤80mA 动作条件 ≥0.1mg/m3
动作灵敏度 Ⅱ级 响应时间 ≤30s
外壳防护等级 IP54 额定工作电压 DC12V
输出信号 高电平信号:≥3V；低电平信号：≤0.5V
