皮带机综保装置之GEJ30跑偏传感器

皮带机综保装置是煤矿安全六大系统之一，也是煤炭在生产过程中经常使用的煤矿系统。皮带机综保是有多个传感器组合完成工作的，GEJ30跑偏传感器适用于具有混合气体甲烷的危险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机保护装置的配套检测之用。您知道GEJ30跑偏传感器的功能吗？下面与小编一块学习下吧。

皮带机正常运行时，跑偏传感器的接点断开，当某处皮带跑偏，触及跑偏传感器导杆时并偏转一定角度时，传感器内接点闭合，主机跑偏指示灯亮，主机执行继电器释放，实现跑偏保护，同时发出语言报警信号。

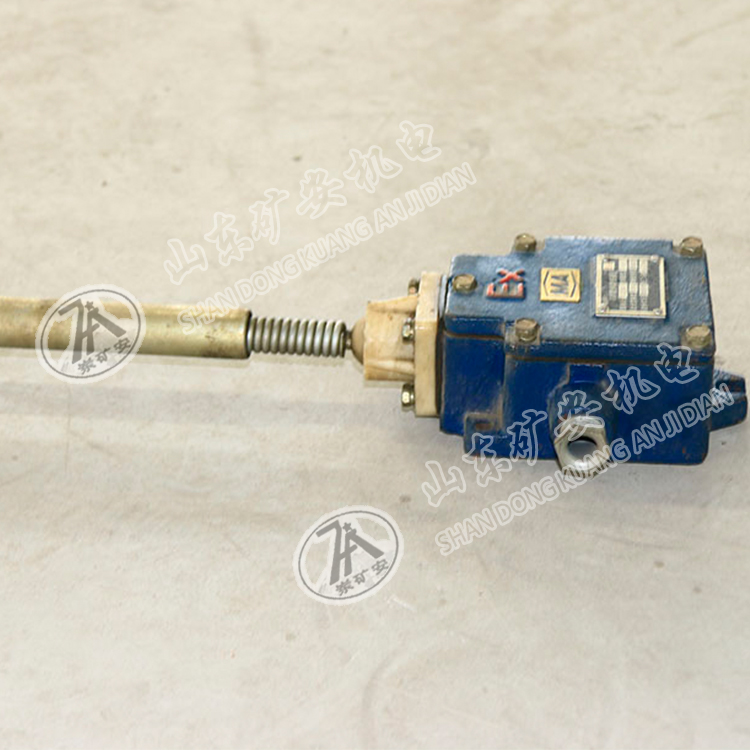

跑偏传感器的组成：1壳体、2门盖、3罩、4托辊、5进出线喇叭口、6堵头

结构特征

体积小、重量轻、密封性能好、维护方便；

触点动作后还留有较大的探杆转动缓冲角，使其本身不易损坏；

探杆上装有滚动护套，避免探杆和胶带间摩擦。

主要性能

1、接点容量：DC12V/0.5A ；   用于经检验合格的本安电路中；

2、工作电压：DC12V；

3、工作电流：≤20mA；

4、输出接点形式：一对常开

5、动作角度：30º±3º

6、触杆的动作力：20N～100N

7 、复位角度：15°±3°

8、探杆转动的极限角度：≥70°

胶带正常运行时，跑偏开关的探杆在竖直位置。当胶带跑偏时，胶带碰到跑偏开关的探杆并带动探杆轴旋转，当探杆偏转到一定角度时，拨动跑偏开关内的行程开关，发出跑偏信号。希望以上内容能对您有所帮助，如您有什么其他问题可以随时拨打山东矿安机电服务热线：400-886-0537。
