GUJ30堆煤传感器

标签: GUJ30堆煤传感器

GUJ30堆煤传感器与KHP-Z带式输送机保护装置主机配接用于煤矿有瓦斯、煤尘的环境。堆煤保护取样由堆煤传感器...

GUJ30堆煤传感器概述

GUJ30堆煤传感器与KHP-Z带式输送机保护装置主机配接用于煤矿有瓦斯、煤尘的环境。堆煤保护取样由堆煤传感器实现,正常时煤位传感器输出端“C”输出高电平,当煤位增高推移传感器偏转yi定角度时,其内万向接点导通, “C”输出低电平,满煤指示灯亮,经短暂yan时,主机执行继电器释放,实现堆煤保护,同时发出语言报警信号。

GUJ30堆煤传感器接触电阻闭合接点的接触电阻不大于0.1Ω,振动、冲击和寿命试验后不大于0.2Ω。

GUJ30堆煤传感器技术性质

GUJ30堆煤传感器堆煤传感器受动力作用,探杆转动至动作角度时应立即动作,输出常开接点闭合;动作力撤除探杆自动返回原位经过复位角度时立即恢复,输出常开接点短断开。

电极式堆煤传感器原理相同,当电极接触煤堆时,在煤电阻小于1.5M±500K的情况下,1-3秒延长时间,实现故障停机,保护皮带。皮带机正常运转时,将机械推移式堆煤传感器触头偏移1560°或在两根电极同时接触到煤时,延长时间23秒,皮带机应停机,监控仪主机堆煤指示灯亮,同时发出响亮的堆煤语言报警声。

GUJ30堆煤传感器性能参数

1、接点容量:DC 12V/0.5A (备注:用于经防爆检验合格的本质安全电路中

2、接点接触电阻≤0.1Ω,振动、冲击后≤0.2Ω;

3、动作角度:30°±3°;复位角度:8°±3°

4、动作性能:传感器触杆偏离正常位置至动作角度时,两输出端子应接通;传感器触杆自动返回原位到达复位角度时,两输出端子应断开。

5、探杆动作力:≤9.8 N。

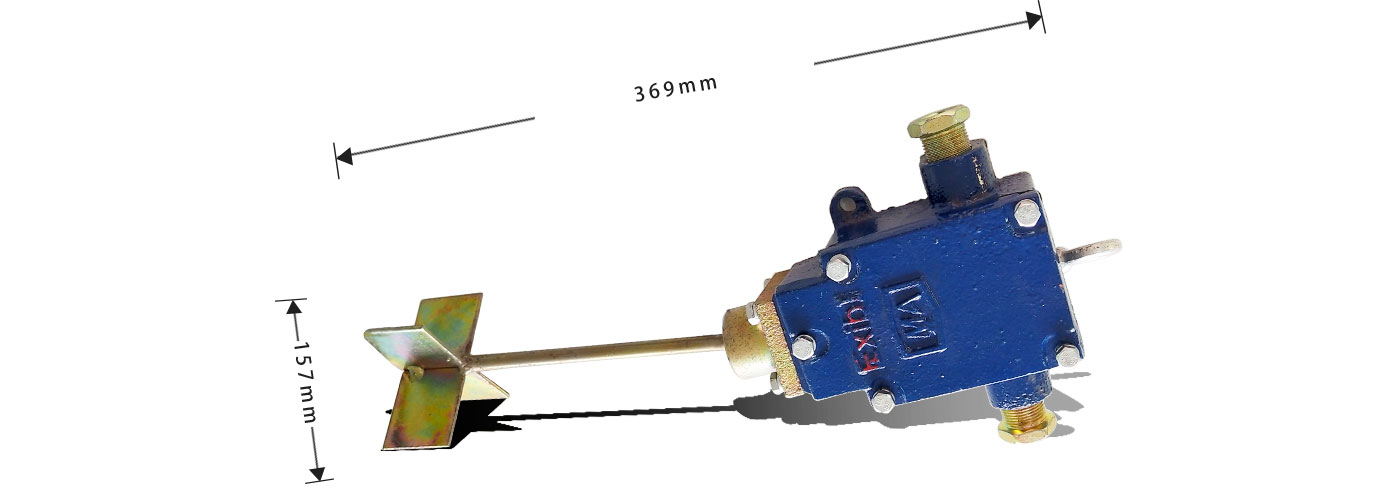

6、外形尺寸:369mm×157mm×71mm

7、重量: 3.0kg.

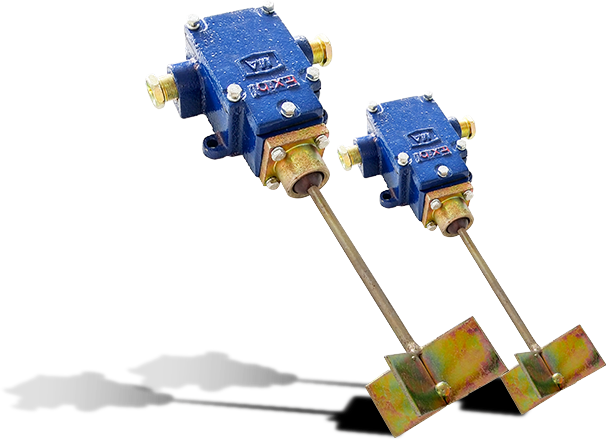

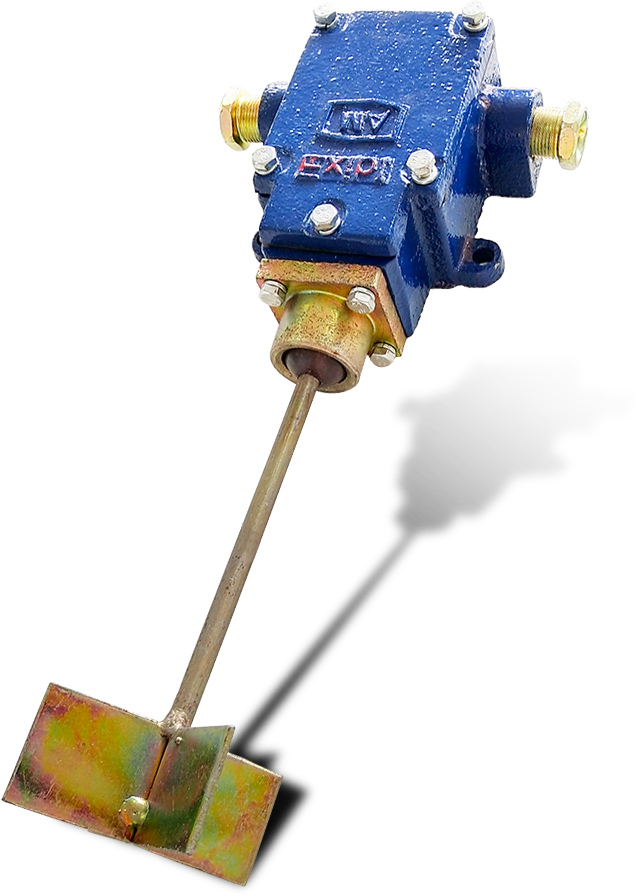

GUJ30堆煤传感器实物图
